ExtraFun1



Pour la découpe des nervures, je colle des photocopies du plan sur une plaque en balsa de 2.5mm.

On découpe avec un scalpel bien aiguisé.

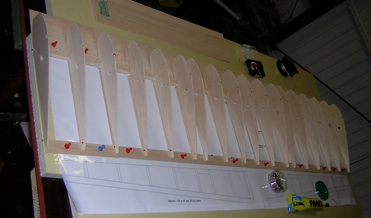

Les plaques inférieures de coffrage  (1.5mm d’épaisseur) sont disposées sur le plan. Ensuite, on colle le longeron (6x6mm) inférieur sur le coffrage puis on colle les nervures.

Collage du coffrage inférieur sur l’avant des nervures.

Collage du faux bord d’attaque et du longeron supérieur.

Construction de l’aile

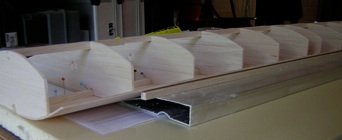

Collage du bord de fuite.

Le coffrage vertical (1.5mm d’épaisseur) collé aux longerons entre les nervures n’est peut être pas nécessaire sur toute la longueur de l’aile mais ça rigidifie et solidifie considérablement la structure. Les fibres du balsa sont placées verticalement. Entre les deux nervures centrales, j’ai utilisé du contre-plaqué.

Collage du coffrage supérieur.

Le coffrage supérieur est plus large que sur le plan. Il couvre 4 nervures.

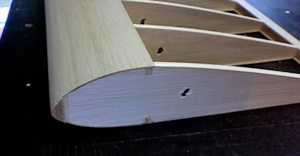

Pour le bord d'attaque: on colle deux plaques de 6mm et on rabote puis on ponce...

Les supports des servos pour les ailerons.

Collage des tenons pour la fixation de l’avant de l’aile au fuselage. J’ai utilisé des tubes en carbone de 6mm de diamètre mais c’était pas une très bonne idée. C’est trop cassant. Le bois dur c’est mieux.

Renforts pour la fixation de l’arrière de l’aile.
